気流計測システム(超多点風速計)

気流計測システム

気流計測システムVWG|KOA

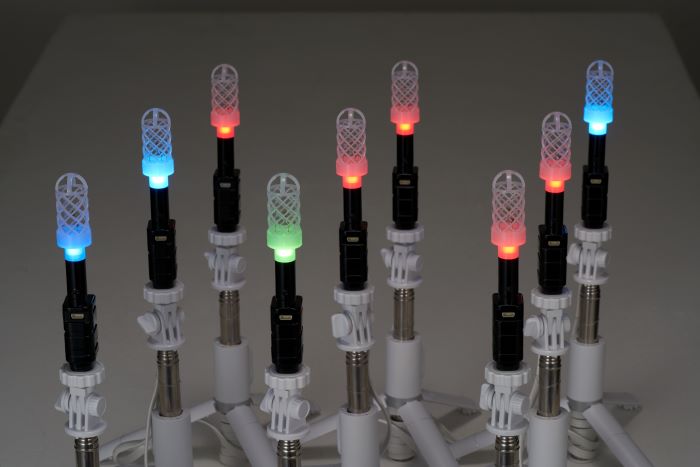

※写真は使用方法の一例です。使用している三脚は付属しません。

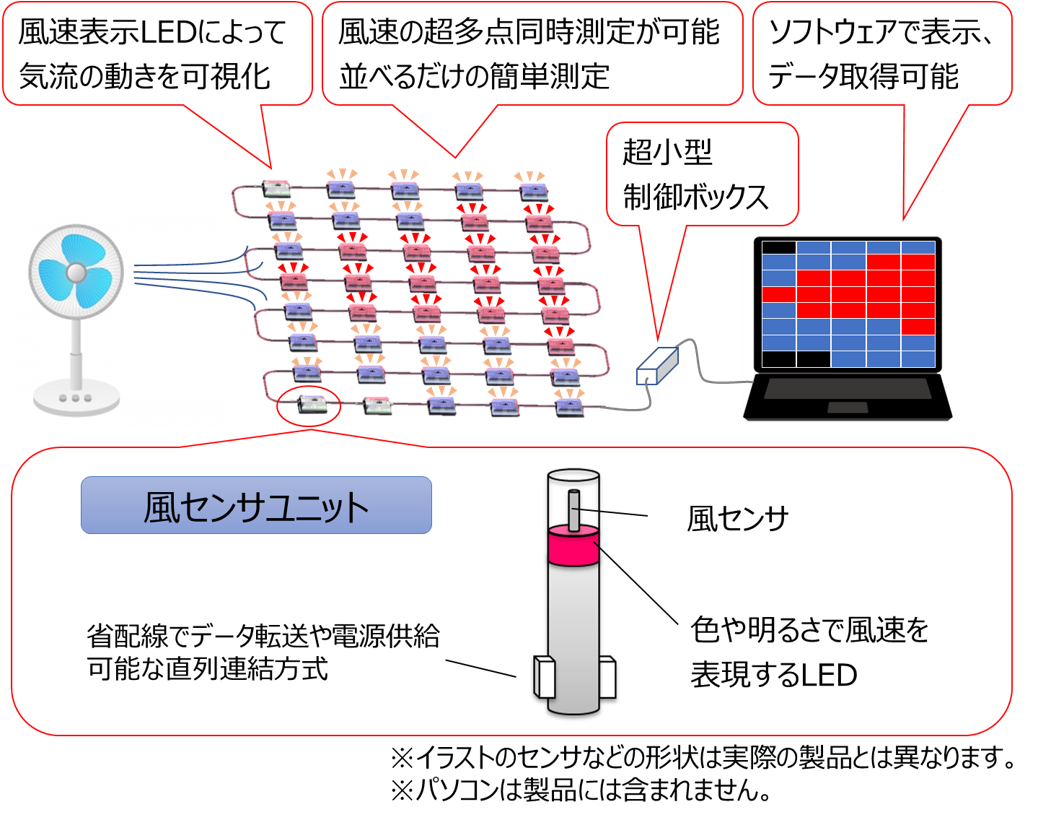

コンセプトイメージ

特長

  • 気流の動きをその場で可視化

    多点に並べた風センサユニットの風速表示LEDが風速に応じた色で光ることで、気流の風速分布をその場でリアルタイムに可視化します。

  • 風速の超多点同時測定が可能

    最大4,500個の風センサユニットを接続し、同時に風速測定することが可能なため、気流の風速分布を二次元や三次元で計測することが可能です。

  • 配線設置が簡単

    風センサユニットを数珠つなぎに接続する方式と小型の制御ボックスにより、最小限の時間とスペースで設置が可能です。

用途

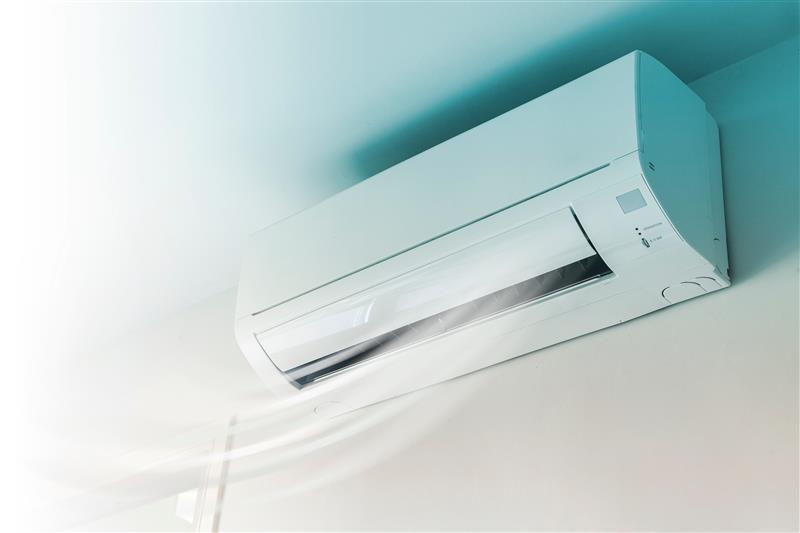

  • 住宅や自動車などの利用者が快適に感じる気流を創り出すエアコンの開発

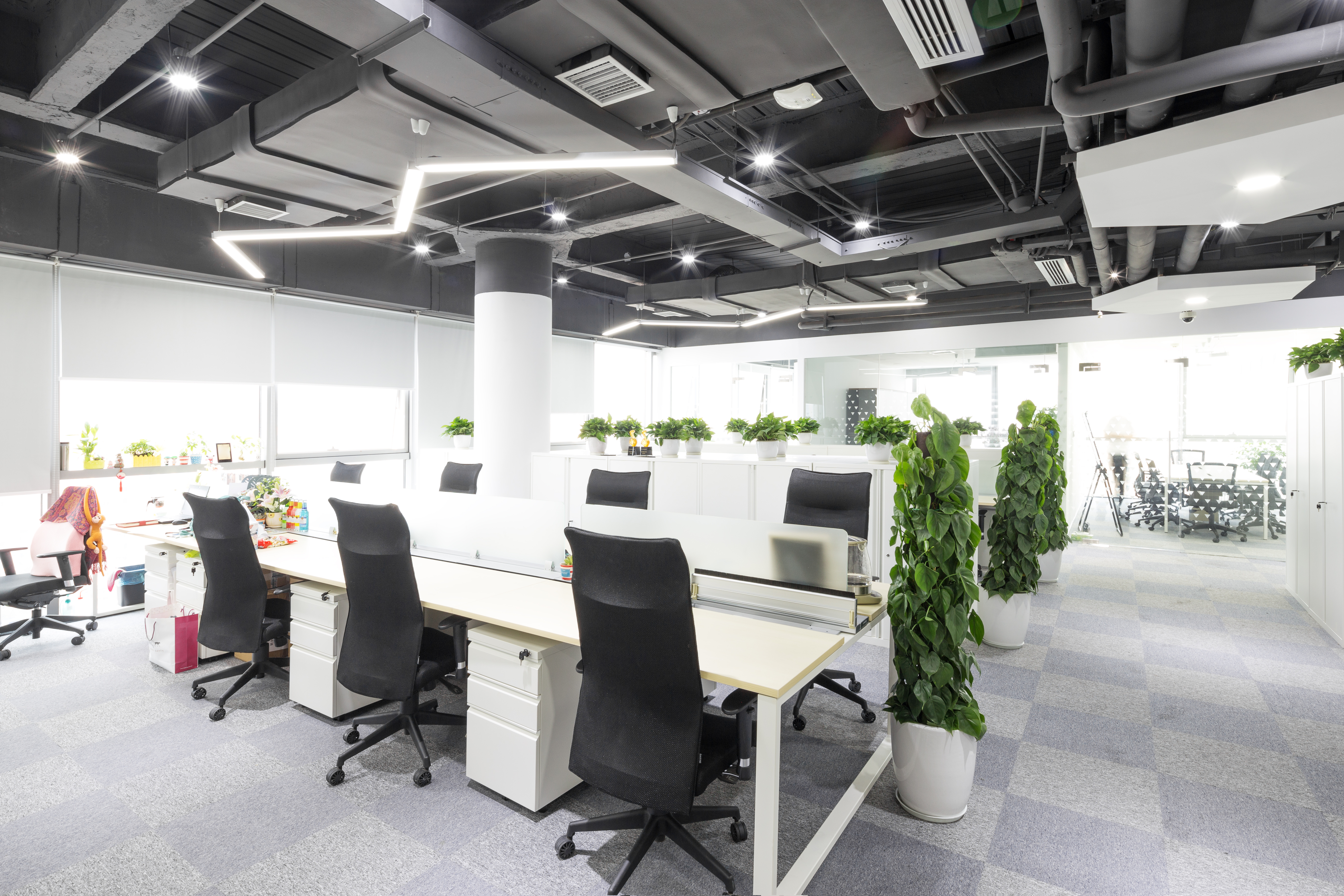

  • オフィス、店舗、病院の利用者が快適、安全、安心に感じる空間づくり

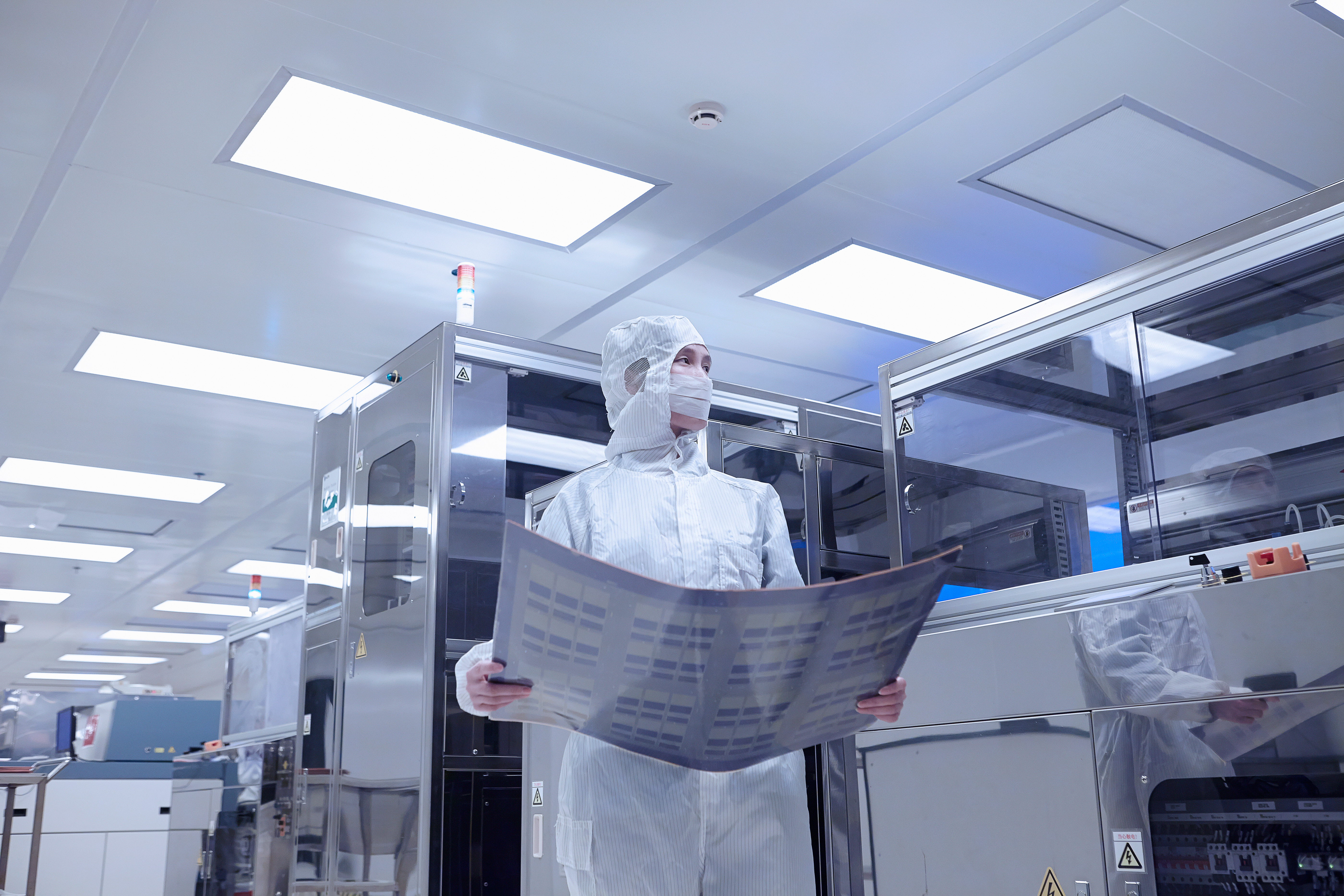

  • 工場内、クリーンルームの気流把握による、製造工程の不良低減、歩留まり改善、快適性の向上

  • 気流計測の準備、測定、分析の工数削減

動画

製品のご紹介

・気流計測システムの特徴
・風センサユニットの接続方法
・ソフトウェアの使用方法

気流の可視化(三次元)

・1,080個の風センサを三次元に配置することで、エアコン気流の過渡的な動きの可視化を実現



※株式会社富士通ゼネラル、九州計測器株式会社と実施した実証実験結果より
※動画で使用している製品は開発段階の試作品で、販売するものとは、形状、仕様が異なります

製品構成

構成パーツ名 構成パーツ品番* 主な機能 備考
風センサユニット VWGSDBGW0 風速の検出、表示(色)
通信ケーブル
(風センサユニット用1m)
VWGCS1000 風センサユニット間を接続
風センサユニットと制御ボックス間を接続
制御ボックスに接続できる風センサユニットの数は最大で45個
通信ケーブル
(風センサユニット用2m)
VWGCS2000 制御ボックスに接続できる風センサユニットの数は最大で30個
制御ボックス VWGBW0000 風センサユニットへの電源供給
パソコンへのデータ転送
 ー
通信ケーブル
(制御ボックス用1m)
VWGCB1000 制御ボックス間を接続
 ー
USBケーブル(2m) VWGCU2000 制御ボックスとPC間を接続
 ACアダプタ VWGPAA240  電源供給  ー
キャリングケース VWGKA1000 運搬、保管用ケース 風センサユニット10個分
制御ボックス2個分の必要パーツを収納
ソフトウェア  ー 風速データの表示、保存
風センサユニット風速表示LEDの設定
ダウンロードはこちら
 構成パーツ外観 VWG構成パーツ外観
*品番のある構成パーツが販売対象です
*本製品は日本国内でのご利用を前提としています。国外に持ち出しての使用はできません。
  This product is designed for use in Japan only and cannot be used in any other country.

主な仕様

測定対象 清浄な空気流(屋内)
測定範囲 0~16m/s
測定精度 ±10%(3m/s以上、環境温度25℃、1気圧)
※製造時に全数検査を実施。校正証明書の発行はいたしません。
指向性 ±20%(水平方向:360°、10m/s)
使用温度範囲 0~45℃(結露無きこと)
電源 ACアダプタ:AC100~240V(50/60Hz)
消費電力 最大80W(1系列、風センサユニット45個接続時)
ソフトウェア 主な機能:風速値表示、風速表示設定、風速値・風速分布の記録 / 再生
気流計測システムVWGのカタログはこちら>>>>

取り扱い代理店

気流計測システム取り扱い国内代理店一覧はこちら
*本製品は日本国内でのご利用を前提としています。国外に持ち出しての使用はできません。
 This product is designed for use in Japan only and cannot be used in any other country.


Windgraphy®とは


  • Windgraphyはセンサを利用して風速を同時に多点で計測し、表示・データ化するKOA株式会社独自の技術です。風が目に見えることで、誰でも直感的に風の状態を知ることができます。
Windgraphyブランドサイトはこちら http://www.windgraphy.com/
