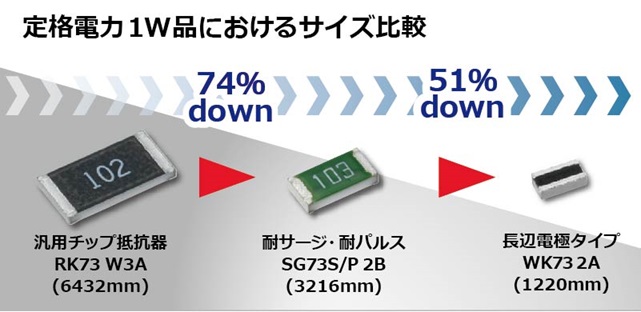

小型・高電力抵抗器

"同サイズの汎用抵抗器よりも高い定格電力を保証し、
お客様の機器の小型化へ貢献します"

SG73S/P
スナバ回路、ゲート抵抗、ECUなど

WK73
車載LEDの輝度調整、BMSのセルコントローラ

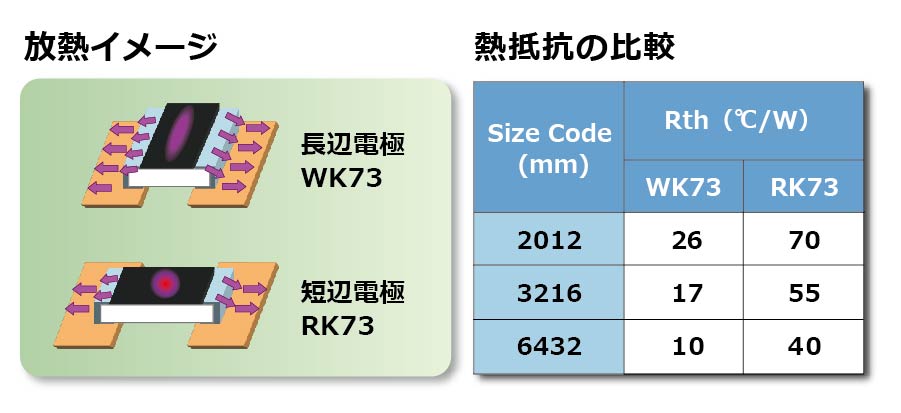

長辺電極抵抗器は短辺電極の抵抗器と比較すると放熱性に優れる為、高い定格電力を保証しています。

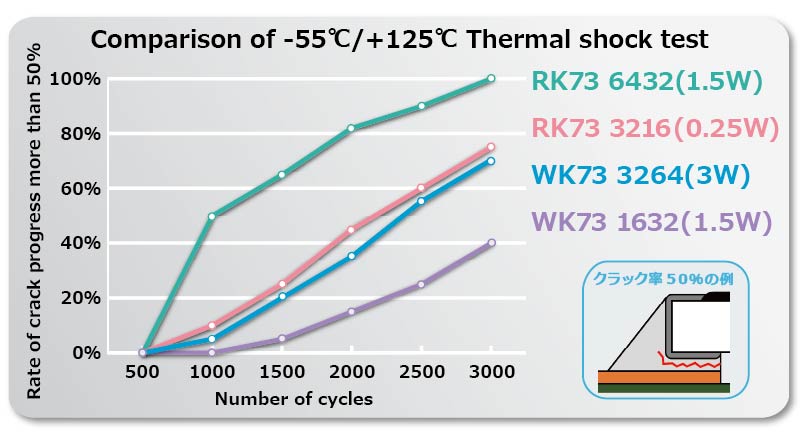

クラック進行率の比較

温度サイクル試験によるはんだクラックの進行率を比較した場合、長辺電極抵抗器は、短辺電極の抵抗器よりもクラックの進行を抑制することが出来ます。

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
耐サージ・耐パルス	SG73		1～1M	0.1～1	1608～6432	10, 20	±200～±400
耐サージ (精密級)	SG73S		1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐パルス (精密級)	SG73P		1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐パルス (超精密級)	SG73G	—	10～1M	0.2～0.5	1608～3216	0.25, 0.5	±50
長辺電極	WK73R		10～1M	0.33～2.0	0510～3264	0.5, 1, 5	±100～±200
長辺電極 (高電力品)	WK73R		10～1M	1.5～3.0	1632～3264	0.5, 1, 5	±100～±200
長辺電極	WG73		560m～1k	1～2	1632～3264	10, 20	±100
長辺電極(自動車用、高信頼性)	WN73H		10～100k	0.3～1	0816～1632	0.1, 0.25, 0.5	±10～±50
モールド外装	SLR	ー	301m～1M	1	6432	0.5, 1, 5	±100
モールド外装	MWS	ー	1～470	5(2.5/素子)	16.9×8.6	5	±200
