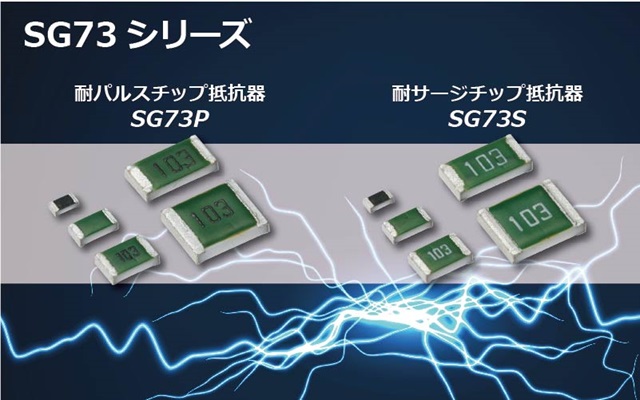

耐パルス・耐サージ抵抗器

"汎用抵抗器(RK73シリーズ)と比べ、
耐パルス・耐サージ性に優れています"

スナバ回路、ゲート抵抗、ECUなど

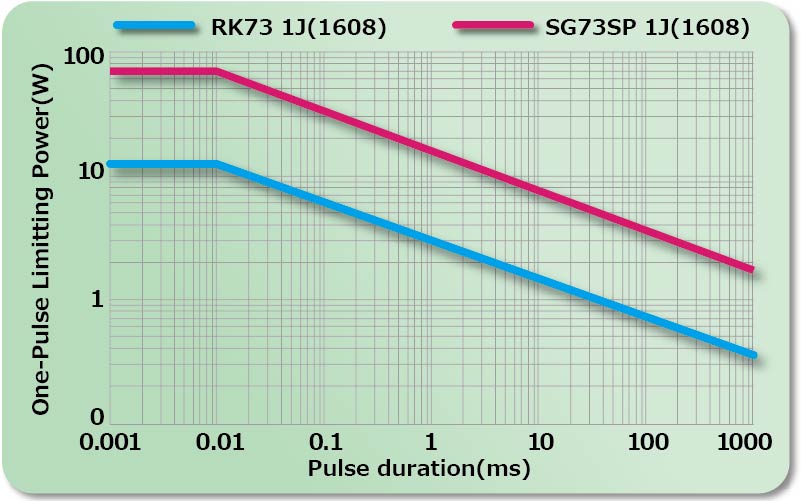

1608mmサイズの汎用品（RK73）と耐パルス品（SG73P）のワンパルス限界電力の比較では耐パルス品は汎用品よりもワンパルス限界電力が高く、優れた耐パルス性を実現しています。

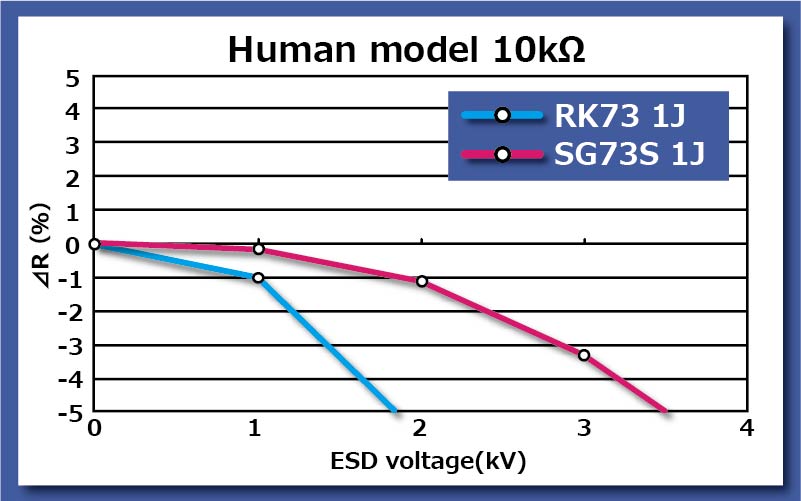

1608mmサイズ10kΩの汎用品(RK73)と耐サージ品(SG73S)のESD試験では、耐サージ品は汎用品と比較して抵抗値変化が小さく、優れた耐サージ性を実現しています。

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
耐パルス (精密級)	SG73P		1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐サージ (精密級)	SG73S		1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐パルス (超精密級)	SG73G	—	10～1M	0.2～0.5	1608～3216	0.25, 0.5	±50
耐サージ・耐パルス	SG73		1～1M	0.1～1	1608～6432	10, 20	±200～±400
長辺電極	WG73		560m～1k	1～2	1632～3264	10, 20	±100
