設計支援

抵抗器 温度分布シミュレータ

シミュレータの概要

Microsoft®Excel®上で動作する簡易型温度シミュレータ

  • 熱回路網をベースとした定常電熱解析が可能
  • 筐体内に設置された基板の一部を対象として解析

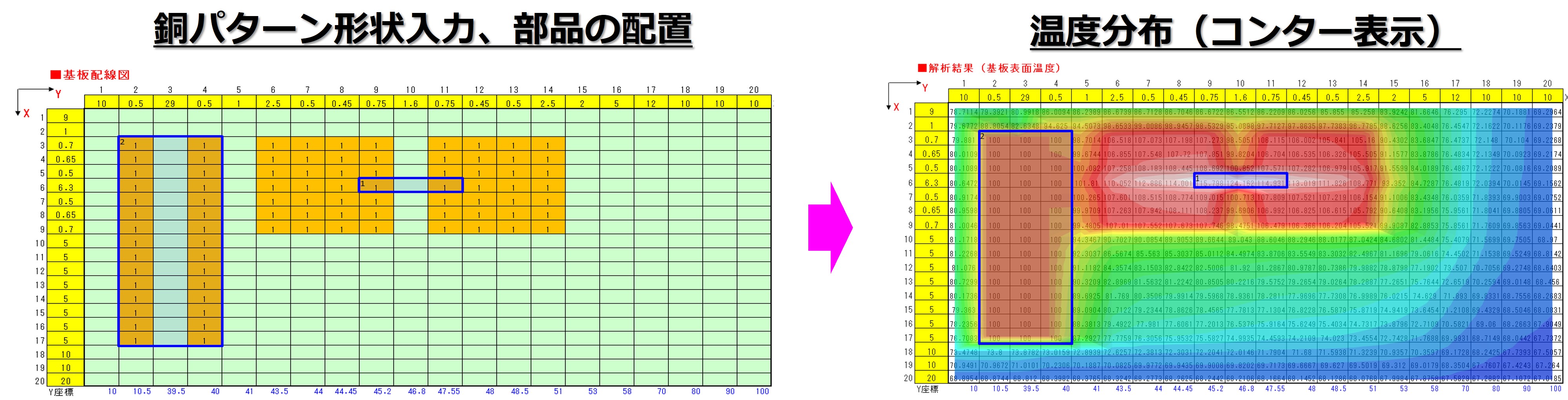

  • チップ部品及び周辺(基板)の温度分布の推定が可能
  • インストール不要



特徴と機能​

  • 多層基板の層構成の設定が可能(内層銅箔厚み、層間厚み、銅箔残存率)
  • サーマルビアの配置が可能​
  • チップ抵抗器を部品ライブラリーから選択可能​
  • ワークフローに従って入力するだけで簡単に使うことが可能​​
  • 本シミュレータは設計をサポートするツールです。計算結果を保証するものではありません。

シミュレータご紹介資料​

本シミュレータの概要や機能、使用可能な条件などを紹介します。
また、使用時の設定手順をステップごとに説明します。

Version 1.00

シミュレータ ダウンロード

Version 1.00

この資料をダウンロードするにはログイン/新規会員登録が必要です

弊社または権利所有者の事前の承諾なしに、掲載内容のすべてまたは一部を許可なく使用
(複製、改変、転載、流用、配布、掲示、販売、出版など)することは法律で固く禁止されています。
