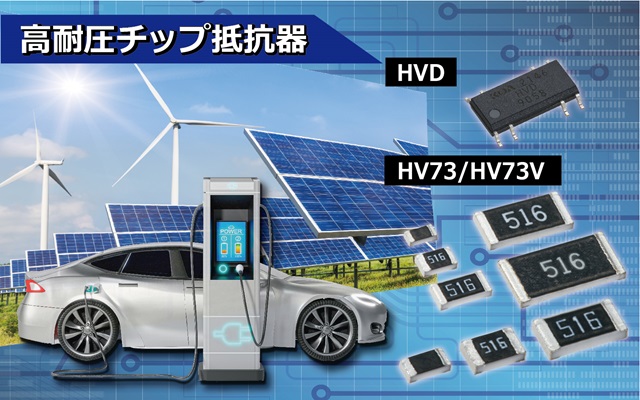

高耐圧抵抗器・高電圧デバイダー

”汎用抵抗器(RK73シリーズ)と比べ最高使用電圧が高く、
高電圧回路の小型化に貢献”

インバータ・急速充電器等の電圧検出回路、バッテリーマネジメント回路

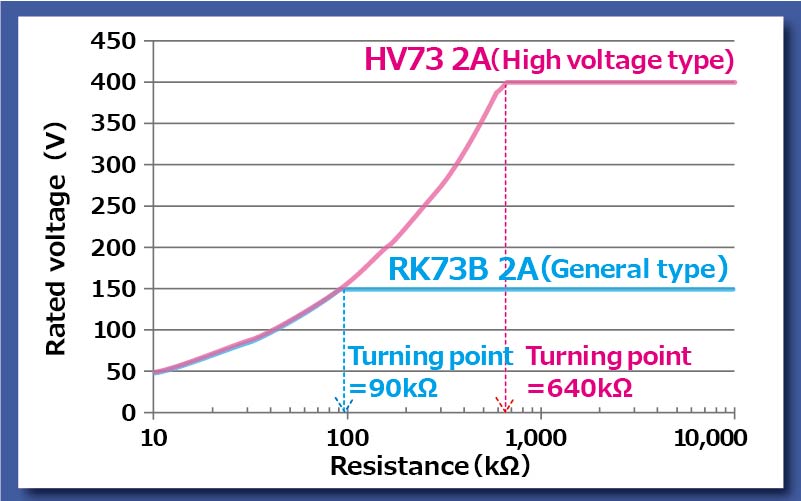

汎用品からの員数削減が可能で、汎用2012mmサイズと比較してHV73V(2012サイズ)の最高使用電圧は2.7倍

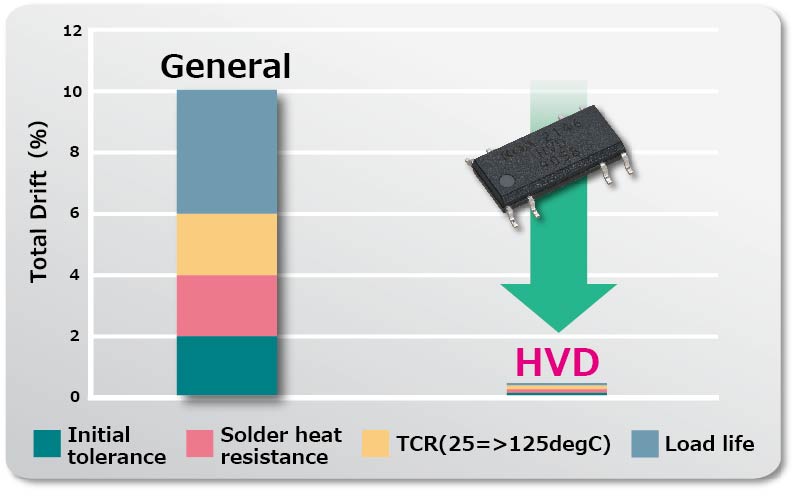

汎用チップ抵抗を使用した回路では相対精度として10%近い変化をするのに対して、HVDでは相対0.4%と少ない変化率で収まります。
汎用品と比較して、パッケージタイプで60%のスペース削減が可能。
(参考例：2012mmサイズのチップ抵抗器×13個からの削減)

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
高耐圧	HV73		10k～100M	0.1～1	1608～6432	0.5, 1, 2, 5	±100～±200
高耐圧 (自動車用)	HV73V		10k～51M	0.1～0.33	1608～3216	0.5, 1, 2, 5	±100～±200
高電圧/分圧抵抗	HVDP08	ー	0.5M～51M	250m	ピン数： 8	0.1, 0.25, 0.5, 1	±25～±50
