温度センサセレクションガイド
温度センサセレクションガイド
温度センサセレクションガイド [温度センサを簡単に選ぶには]

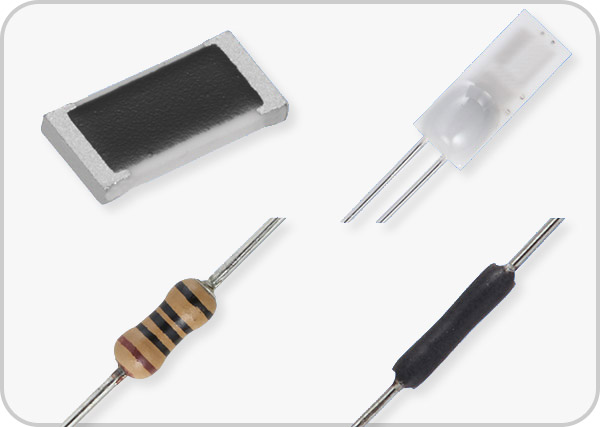

温度測定をしたい
高精度温度測定をしたい!
幅広い温度の測定をしたい!
どんな回路があるの?

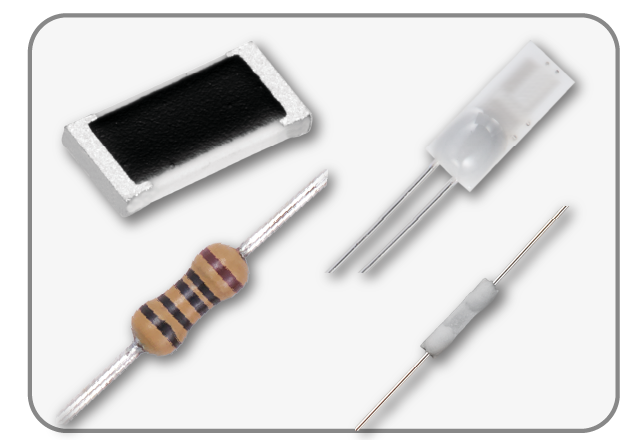

白金薄膜温度センサによる温度測定へ

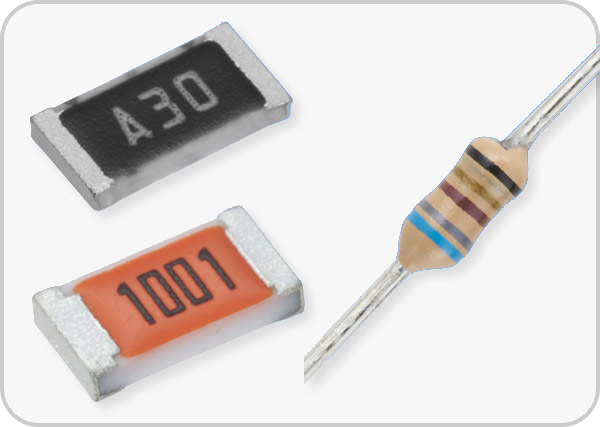

温度補償をしたい
簡単に温度補償をしたい!
ICを利用せずに温度補償をしたい!
さらに高温・低温や高精度に温度補償をしたい!
どんな回路があるの?

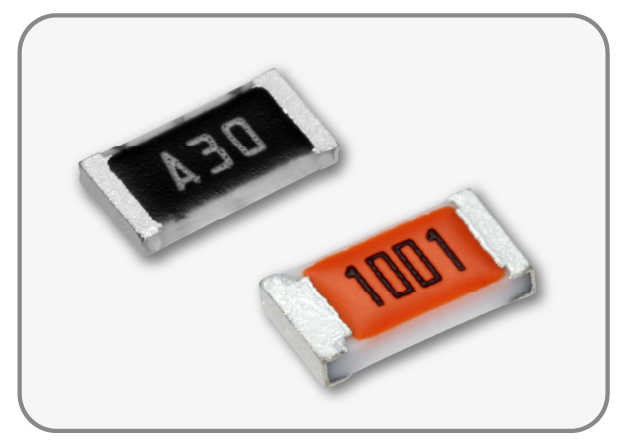

リニア正温度係数抵抗器による温度補償へ
簡易セレクションガイド
市場での呼称
白金測温抵抗体
リニア抵抗器/
リニアPTCサーミスタ
NTCサーミスタ
PTCサーミスタ
主な用途
温度測定、温度制御
温度調節機器の温度補償
電流センサ、磁気センサ、歪センサ
電子回路などの温度補償
ディスプレイなどの温度補償、
過熱保護
ヒータの過熱防止
温度上昇時の
抵抗値変化
上昇
上昇
低下
上昇
抵抗値変化の直線性
有
有
無:対数的
無:特定温度で急変
K
O
A
製
品
KOAの製品群
SMD
SDT73シリーズ
LP73
、
LT73
/
LT73V
NT73
-
リード付
SDT310シリーズ
・
SDT101シリーズ
LP
-
-
抵抗値範囲
SMD
100Ω・500Ω
22Ω~51kΩ
1kΩ~150kΩ
-
リード付
10Ω~1kΩ
1Ω~100kΩ
-
-
抵抗値許容差
(最小)
±0.059%
±1%
±5%
-
T.C.R.
(X10
-6
/K)
+3500・+3850
+150~+5000
-
-
B定数
-
-
3500~4100
-
長期安定性
ΔR:1000時間後の
抵抗値変化
SMD
例)
SDT73S
:
ΔR ±0.5%
(+250℃)
例)
LT73V
:
ΔR±2%、5%
(+155℃)
NT73
:
ΔR±3%
(+80℃)
-
リード付
例)
SDT310HCTP
:
ΔR±0.06%
(+300℃)
LP
:
ΔR±2%
(+70℃)
-
-
使用温度範囲
(最大)
SMD
-55℃~+250℃
-55℃~+155℃
-55℃~+125℃
-
リード付
-55℃~+650℃
-55℃~+155℃
-
-
