製品情報

面実装抵抗器

KOAは、高精度品から、耐サージ・耐パルス、長辺電極、耐硫化に至るまで高機能な製品を多彩に
取り揃え、AEC-Q200など各種データでお客様をサポート致します。 カーエレクトロニクス、産業・
計測、 IoT、ロボットなど、あらゆる分野に不可欠な抵抗器。お客様の用途に合わせて、様々な
課題を解決できます。

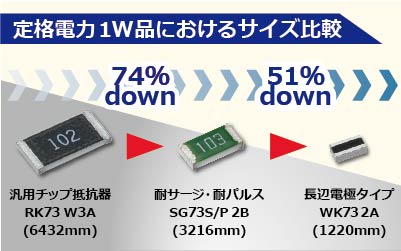

厚膜チップ抵抗器

*表中の技術データのチェックマークcheckedをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ/等価回路温度上昇熱抵抗ワンパルス限界電力

特長 シリーズ名 画像 カタログ 技術
データ
抵抗値(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
汎用 RK73B RK73B 厚膜チップ抵抗器RK73BのPDFリンク checked 1~22M 0.03~2 0402~6432 2, 5 0~+300
±200~±400
精密級 RK73H RK73H 精密級チップ抵抗器RK73HのPDFリンク checked 1~10M 0.03~2 0402~6432 0.5, 1 ±100~±400
超精密級 RK73G RK73G 超精密級チップ抵抗器RK73GのPDFリンク checked 10~1M 0.05~0.25 0603~3216 0.25, 0.5, 1 ±50
超精密級
(高信頼性)
RS73 高信頼チップ抵抗器RS73 超精密級長期安定性チップ抵抗器RS73のPDFリンク checked 10~10M 0.125~0.33 1005~3216 0.1, 0.25, 0.5, 1 ±25, ±50
ジャンパーチップ RK73Z RK73Z ジャンパー抵抗器RK73ZのPDFリンク checked 50mΩ max. - 0402~6432 - -
長辺電極 WK73R KOA’s wide terminal chip resistor WK73R 長辺電極チップ抵抗器WK73RのPDFリンク checked 10~1M 0.33~2.0 0510~3264 0.5, 1, 5 ±100~±200
長辺電極
(高電力品)
WK73R KOA’s Wide Terminal High Power Type Resistors/WK73R 長辺電極チップ抵抗器WK73R(高電力品)のPDFリンク checked 10~1M 1.5~3.0 1632~3264 0.5, 1, 5 ±100~±200
長辺電極 WG73 KOA’s Wide Terminal Anti-Pulse Type Resistors/WG73 長辺電極チップ抵抗器WG73のPDFリンク checked 560m~1k 1~2 1632~3264 10, 20 ±100

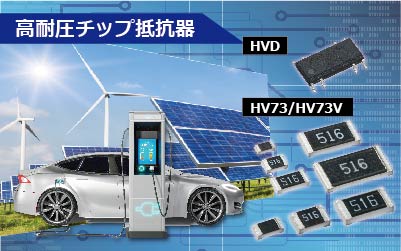

高耐圧 HV73 面実装抵抗器/高耐圧チップ抵抗器HV73 高耐圧チップ抵抗器HV73のPDFリンク checked 10k~100M 0.1~1 1608~6432 0.5, 1, 2, 5 ±100~±200
高耐圧
(自動車用)
HV73V HV73V 自動車用高耐圧チップ抵抗器HV73VのPDFリンク checked 10k~51M 0.1~0.33 1608~3216 0.5, 1, 2, 5 ±100~±200

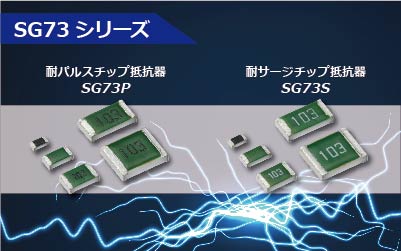

耐サージ・耐パルス SG73 SG73 photo 耐サージ・耐パルスチップ抵抗器SG73のPDFリンク checked 1~1M 0.1~1 1608~6432 10, 20 ±200~±400
耐サージ
(精密級)
SG73S SG73S 耐サージチップ抵抗器SG73SのPDFリンク checked 1~10M 0.125~1.5 1005~3225 0.5, 1, 2, 5 ±100~±200
耐パルス
(精密級)
SG73P SG73P 耐パルスチップ抵抗器SG73PのPDFリンク checked 1~10M 0.125~1.5 1005~3225 0.5, 1, 2, 5 ±100~±200
耐パルス
(超精密級)
SG73G Anti-Surge Resistor SG73G/KOA 耐サージチップ抵抗器SG73GのPDFリンク 10~1M 0.2~0.5 1608~3216 0.25, 0.5 ±50

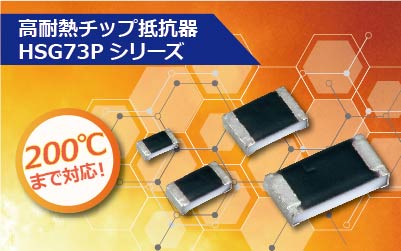

高耐熱 HSG73P 高耐熱チップ抵抗器HSG73P 高耐熱チップ抵抗器HSG73PのPDFリンク checked 1~10M 0.125~0.75 1005~3216 1, 5 ±200

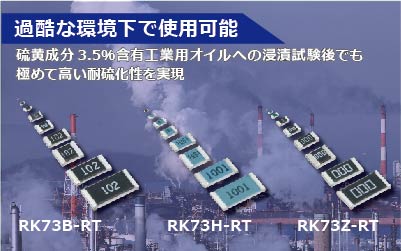

耐硫化チップ抵抗器

特長 シリーズ名 画像 カタログ 抵抗値(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
耐硫化(汎用) RK73B-RT PDF 1~10M 0.03~2 0402~6432 2, 5 0~+300
±200~±300
耐硫化(精密級) RK73H-RT PDF 1~10M 0.03~2 0402~6432 0.5, 1 ±100~±300
耐硫化(ジャンパー) RK73Z-RT PDF 50m max.
(100m max: 1H)
- 0603~6432 - -

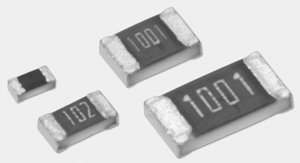

耐硫化(超精密級) RK73G-RT RK73G-RT PDF 30~1M 0.1~0.25 1005~3216 0.25, 0.5, 1 ±50
耐硫化
(超精密級,
高信頼性)
RS73-RT 高信頼チップ抵抗器(耐硫化)RS73-RT 耐硫化超精密級長期安定チップ抵抗器RS73-RTのPDF 10~10M 0.125~0.33 1005~3216 0.1, 0.25, 0.5, 1 ±25, ±50
耐硫化(長辺電極) WK73-RT KOA’s anti-sulfur type wide terminal chip resistor WK73-RT PDF 0.2~1M 0.75~2 1220~3264 1, 5 ±100~±200
耐硫化
(長辺電極)
WK73-RT
(高電力)
KOA’s Anti-Sulfur Wide Terminal High Power Type Resistors/WK73S PDF 0.2~1M 1.5~3 1632~3264 1, 5 ±100~±200
耐硫化(高電圧) HV73-RT 面実装抵抗器/高耐圧チップ抵抗器HV73 PDF 10k~51M 0.1~1 1608~6432 0.5, 1, 2, 5 ±100~±200
耐硫化
(高耐圧, 自動車用)
HV73V-RT HV73V-RT PDF 10k~51M 0.1~0.33 1608~3216 0.5, 1, 2, 5 ±100~±200
耐硫化(耐サージ) SG73-RT SG73RT photo PDF 1~1M 0.1~1 1608~6432 10, 20 ±200~±400
耐硫化
(耐サージ:精密級)
SG73S-RT SG73S-RT PDF 1~10M 0.125~1.5 1005~3225 0.5, 1, 2, 5 ±100~±200
耐硫化
(耐パルス:精密級)
SG73P-RT SG73P-RT PDF 1~10M 0.125~1.5 1005~3225 0.5, 1, 2, 5 ±100~±200
耐硫化
(高耐熱)
HSG73P-RT

HSG73P-RT PDF 1~10M 0.2~0.75 1005~3216 1, 5 ±200
耐硫化
(低抵抗)

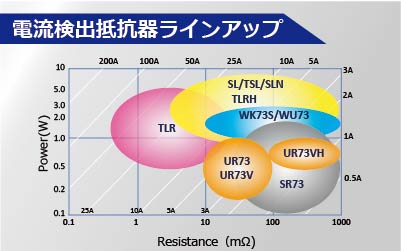

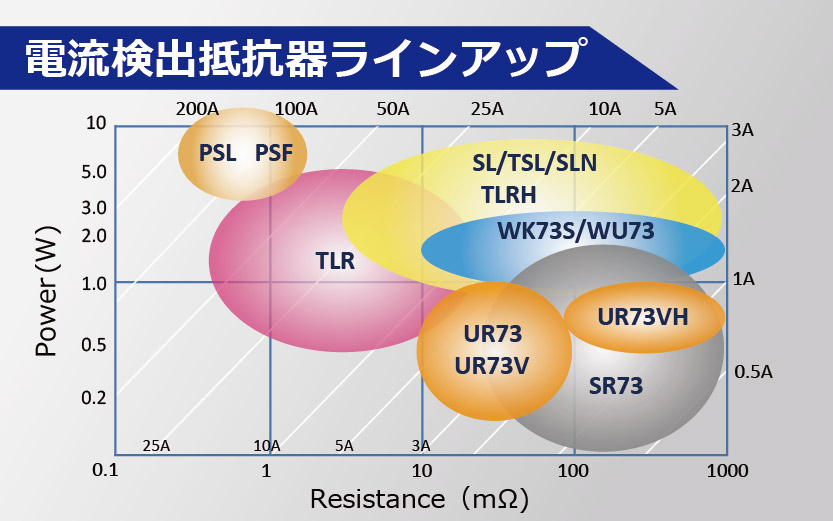

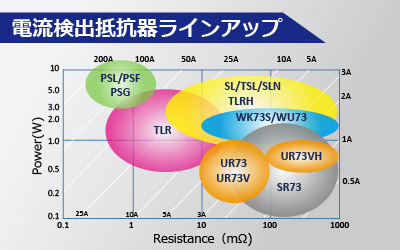

SR73-RT SR73-RT PDF 100m~10 0.166~0.66 1005~3225 1, 2, 5 ±100~±300

モールドチップ抵抗器

特長 シリーズ名 画像 カタログ 抵抗値(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
モールド外装 SLR  モールド封止型厚膜抵抗器SLR モールド封止型厚膜抵抗器SLRのPDFリンク 301m~1M 1 6432 0.5, 1, 5 ±100
モールド外装 MWS モールド封止型抵抗器MWS モールド封止型抵抗器MWSのPDFリンク 1~470 5(2.5/素子) 16.9×8.6 5 ±200

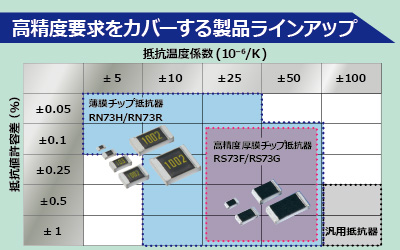

薄膜チップ抵抗器

*表中の技術データのチェックマークcheckedをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ/等価回路温度上昇熱抵抗ワンパルス限界電力

特長 シリーズ名 画像 カタログ 技術
データ
抵抗値(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
金属皮膜
(自動車用, 高信頼性)
RN73H RN73H 金属皮膜(高信頼性)抵抗器RN73HのPDFリンク checked 10~1.5M 0.063~0.5 1005~3225 0.05, 0.1, 0.25, 0.5, 1 ±5~±100
金属皮膜(高信頼性) RN73R 高信頼性薄膜チップ抵抗器RN73R 金属皮膜(高信頼性)抵抗器RN73RのPDFリンク 10~1.5M 0.063~0.5 1005~3225 0.05, 0.1, 0.25, 0.5, 1 ±5~±100
長辺電極(自動車用、高信頼性) WN73HNEW WN73H
金属皮膜(高信頼性)抵抗器RN73RのPDFリンク
10~100k 0.3~1 0816~1632 0.1, 0.25, 0.5 ±10~±50
金属皮膜(高信頼性) RN73* RN73 10~1M 0.063~0.25 1005~3225 0.05, 0.1, 0.25, 0.5, 1 ±5~±100
*生産中止品

ヒューズ抵抗器

特長 シリーズ名 画像 カタログ 抵抗値範囲(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
ヒューズ抵抗 RF73 RF73 ヒューズ抵抗器RF73のPDFリンク 0.2~510 0.063~1 1608~6432 5 ±500,+1000~-500

円筒形チップ抵抗器/メルフ形チップ抵抗器

特長 シリーズ名 画像 カタログ 抵抗値範囲(Ω) 定格電力(W) サイズ(mm) 許容差(±%) T.C.R.(×10-6/K)
炭素皮膜(汎用) RD41 RN41 MELF形金属皮膜高精度抵抗器RN41/RM41/RD41/CCのPDFリンク 1~2.2M 0.25 3.5x1.4,
5.9x2.2
2, 5 +350~-450,
0~-1300
金属皮膜(高精度) RN41 0.22~5.11M 0.25~1 3.5x1.4,
5.9x2.2
0.1, 0.25, 0.5, 1, 5 ±25~±200
ジャンパー CC 20mΩ max. - 3.5x1.4,
5.9x2.2
- -

チップネットワーク/抵抗アレイ

特長 シリーズ名 画像 カタログ 抵抗値(Ω) 定格電力(W) 端子数 許容差(±%) T.C.R.(×10-6/K)
独立型抵抗ネットワーク RIA RIA 独立型抵抗ネットワークRIAのPDFリンク 10~510k 50m~
200m
8, 14, 16,
20, 24
0.1, 0.25, 0.5,
1, 2, 5
±10~±100
カスタム抵抗ネットワーク RNX RNX カスタム抵抗ネットワークRNXのPDFリンク 10~510k 50m~
200m
8, 14, 16,
20, 24
0.1, 0.25, 0.5,
1, 2, 5
±10~±100
高精度分圧抵抗器 RTY RTY 高精度分圧抵抗器RTYのPDFリンク 30~200k 200m 3 0.1, 0.25, 0.5,
1, 2, 5
±10~±100
バス型抵抗ネットワーク RBA RBA バス型抵抗ネットワークRBAのPDFリンク 10~100k 50m~
200m
8, 14, 16,
20, 24
1, 2, 5 ±25~±100
高速バス型終端ネットワーク RBB RBB 高速バス型終端ネットワークRBBのPDFリンク 10~100k 50m~
200m
8, 14, 16,
20, 24
1, 2, 5 ±25~±100
SOT-23抵抗ネットワーク RTX RTX SOT-23抵抗ネットワークRTXのPDFリンク 51~40k 50m~
200m
3 1, 2, 5 ±25~±100
デュアル終端ネットワーク RDA RDA デュアル終端ネットワークRDAのPDFリンク 150~10k 50m~200m 16, 20 2, 5 ±25~±100
差動終端ネットワーク RDB RDB 差動終端ネットワークRDBのPDFリンク 150~10k 50m~
200m
16, 20 2, 5 ±25~±100
カスタム抵抗ネットワーク RLA RLA カスタム抵抗ネットワークRLAのPDFリンク 1k~30k 50m~
200m
14, 16 2, 5 ±100
高電圧/分圧抵抗 HVDP08 高電圧・分圧抵抗HVD 高電圧・分圧抵抗HVDのPDFリンク 0.5M~51M 250m 8 0.1, 0.25, 0.5, 1 ±25~±50
薄膜抵抗アレイ(高精度) CNN CNN 薄膜抵抗アレイCNNのPDFリンク 1k, 10k, 100k 0.05 Size(mm)
2012x2
0.1, 0.25 ±25

ジャンパーチップ

*表中の技術データのチェックマークcheckedをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ/等価回路温度上昇熱抵抗ワンパルス限界電力

特長 シリーズ名 画像 カタログ 技術データ 抵抗値 定格電流 サイズ(mm)
ジャンパーチップ RK73Z RK73Z ジャンパーチップRK73ZのPDFリンク checked 50mΩ max. 0.5A~2A 0402~6432
金属板チップジャンパー TLRZ KOA”s Metal Plate Zero Ohm Jumper Resistor TLRZ 金属板チップジャンパーTLRZのPDFリンク checked 0.2mΩ max.
(0.5mΩ max.: 1E)
10A~50A 1005~3216
大電流ジャンパーチップ SLZ slz_20230216 大電流ジャンパーチップSLZのPDFリンク 0.5mΩ max. 44A 6432

共通仕様

項目 カタログ
最小受注数量 最小受注数量のPDFリンク
推奨ランド寸法 推奨ランド寸法のPDFリンク
チップテーピング仕様 チップテーピング仕様のPDFリンク
アキシャルテーピング仕様 アキシャルテーピング仕様のPDFリンク
ラジアルテーピング仕様 ラジアルテーピング仕様のPDFリンク
フォーミング仕様 フォーミング仕様のPDFリンク
カラーコード、抵抗値表示方法、E数列 カラーコード、抵抗値表示方法、E数列のPDFリンク
端子部温度の紹介 端子部温度の紹介のPDFリンク
