ニュースリリース

長辺電極角形チップ抵抗器にD級品(±0.5％)を追加しました

2025.07.23

狭許容差実現による機器の高精度化に貢献

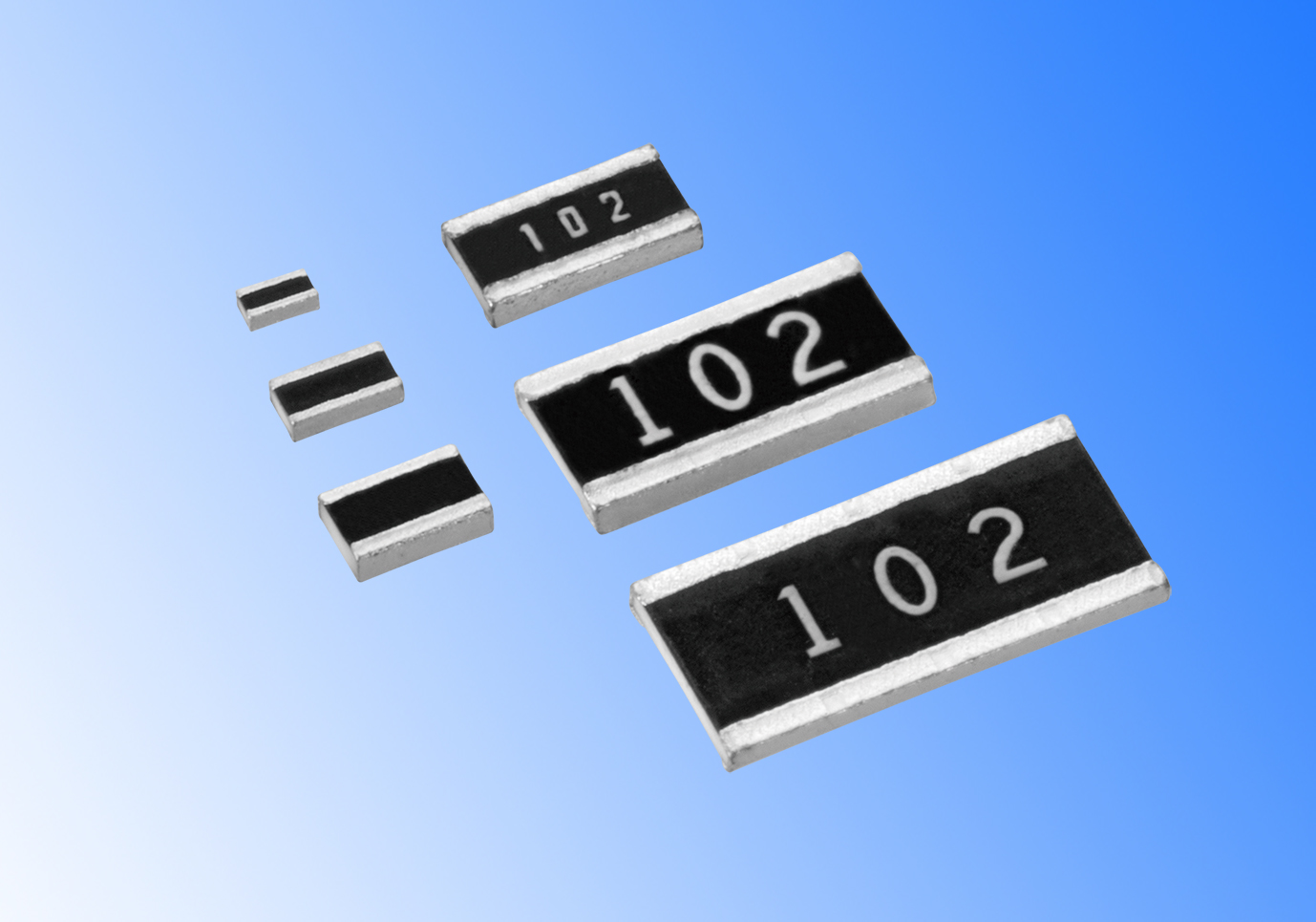

WK73R

KOAの長辺電極角形チップ抵抗器 WK73シリーズは、電極が大きく放熱性に優れ、サーマルショックに強い構造を持ちます。
端子部温度規定を適用した本製品は、仕様の見直しにより、0510㎜から3264㎜の全てのサイズで汎用品（RK73シリーズ）と比較して、より高い定格電力を実現しています。（3264㎜サイズで定格電力最大4W保証）
このたび、WK73R 1220㎜サイズに、抵抗値許容差±0.5％の新仕様を追加しました。高精度ながらも高い定格電力に対応し、回路の小型化や部品点数の削減、機器の高精度化に貢献します。AEC-Q200に対応。

【用途例】
カーエレクトロニクス、電源、産業機器、等
詳細はお問い合わせください。

形名 サイズ
(㎜) 		 定格電力
(W)*¹		 T.C.R.
(×10-6/K)		 抵抗値
(Ω)		 抵抗値許容差
(%)		  使用温度範囲
(℃)
 WK73 RK73
WK73R 1E
  0510  0.33 0.1  ±100
  10 ~ 1M  F:±1
J:±5		 -55 ~ +155
WK73R 1J  0816  0.66 0.125  ±100
  10 ~ 9.76k
 0.5  10 ~ 1M
WK73S 2A  1220
  1.25  0.25 0～＋300
0～＋200
±100		  20m ~ 9.76
WK73R 2A  1  ±100  10 ~ 20k D:±0.5NEW
F:±1
J:±5
 0.75  20.5k ~ 1M
WK73S 2B
  1632  1.5  0.25  ±800 ~ ±100  10m ~ 9.76  D:±0.5
F:±1
J:±5
WK73R 2B  1.5  ±100  10 ~ 9.76k
 0.75  10 ~ 1M
WK73S 2H  2550  3.0  0.75  ±800 ~ ±100  10m ~ 9.76  F:±1
J:±5
WK73R 2H  2.0  ±100 ~ ±200  10 ~ 1M
WK73S 3A  3264  4.0  1.0  ±800 ~ ±100  10m ~ 9.76
WK73R 3A  3.0  ±100 ~ ±200  10 ~ 1M
*¹ 表中の定格電力でご使用いただくためには、定格端子部温度（Terminal part temp. (°C)）以下でご使用ください。
耐硫化WK73シリーズはこちら
設計支援データはこちら
長辺電極チップ抵抗器の特長はこちら
