シミュレータの概要
Microsoft®Excel®上で動作する簡易型温度シミュレータ
- 熱回路網をベースとした定常伝熱解析が可能

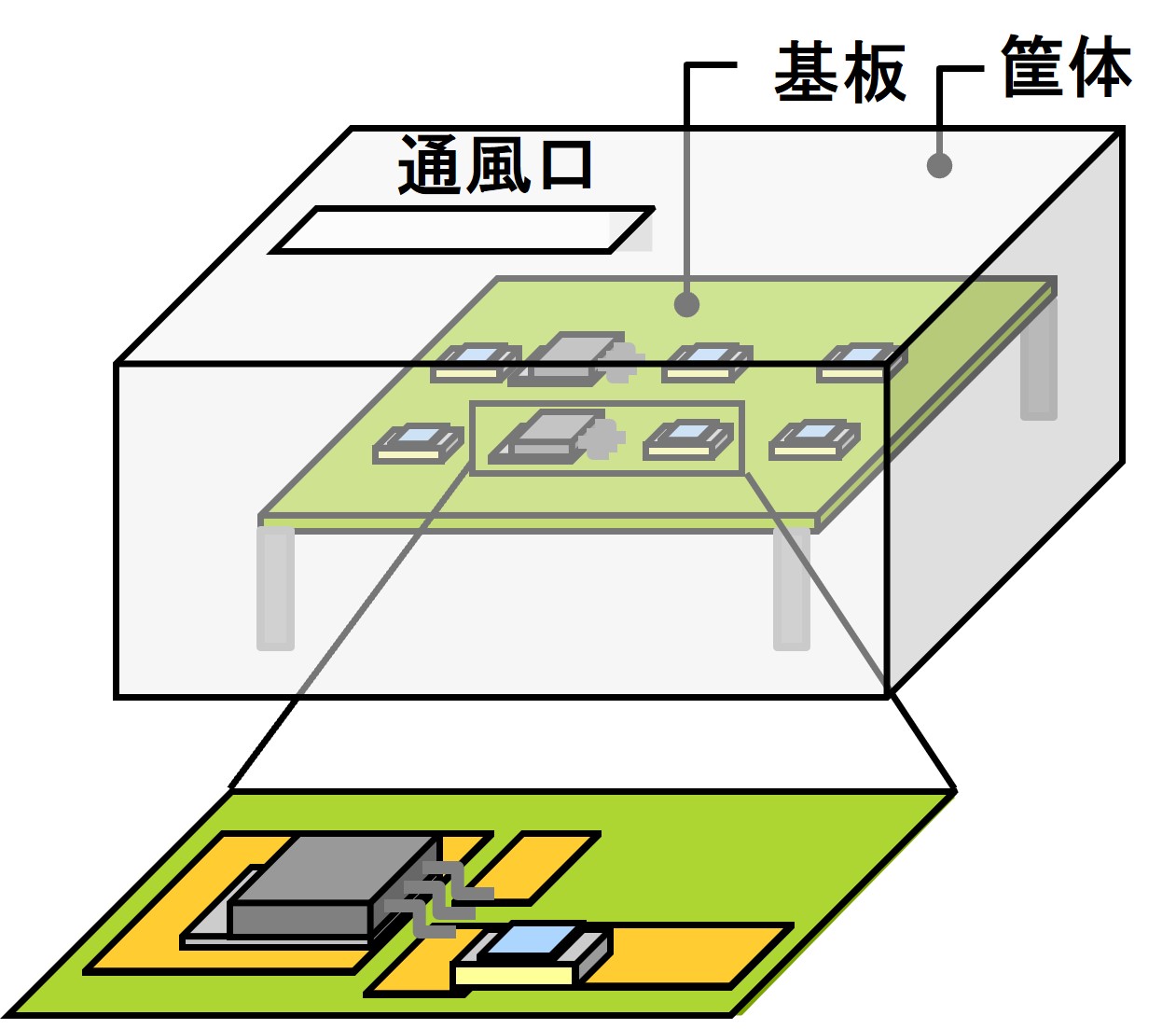

- 筐体内に設置された基板の一部を対象として解析

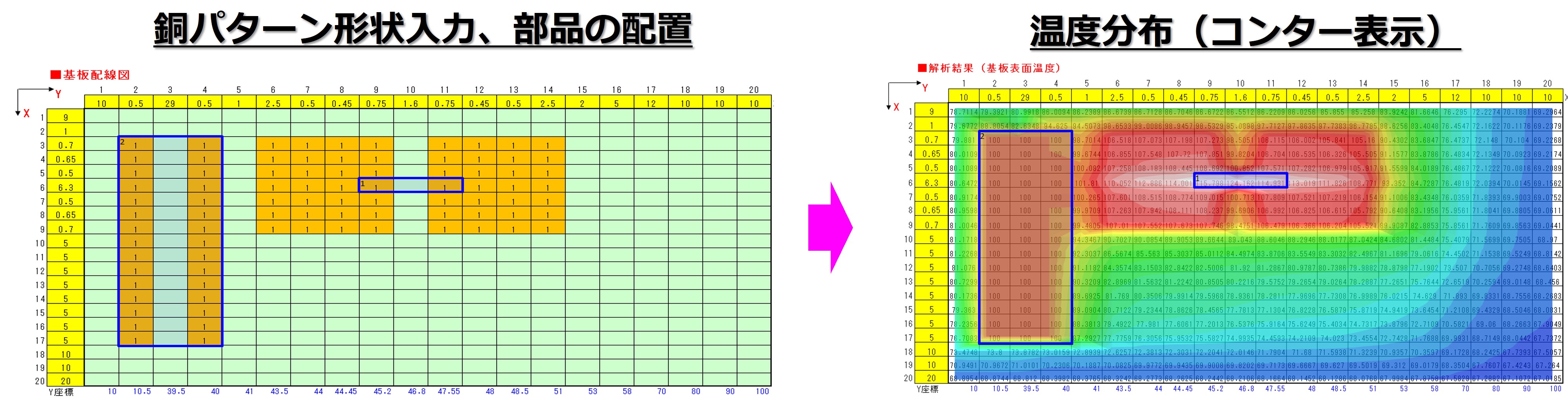

- チップ部品及び周辺（基板）の温度分布の推定が可能
- インストール不要
特徴と機能
- 多層基板の層構成の設定が可能（内層銅箔厚み、層間厚み、銅箔残存率）
- サーマルビアの配置が可能
- チップ抵抗器を部品ライブラリーから選択可能
- ワークフローに従って入力するだけで簡単に使うことが可能
- 本シミュレータは設計をサポートするツールです。計算結果を保証するものではありません。
シミュレータ紹介資料/動画
抵抗器 温度分布シミュレータ 紹介資料
概要や機能、使用可能な条件などを紹介しています。
【機能操作編】【例題編】動画の資料についてもこちらからDLいただけます。
| 抵抗器 温度分布シミュレータ 紹介資料 |
【機能操作編】
紹介資料『機能操作編.pdf』をご覧ください。
【例題編】
紹介資料『例題編.pdf』をご覧ください。
シミュレータ ダウンロード
| Version 3.00 |
この資料をダウンロードするにはログイン/新規会員登録が必要です
弊社または権利所有者の事前の承諾なしに、掲載内容のすべてまたは一部を許可なく使用
（複製、改変、転載、流用、配布、掲示、販売、出版など）することは法律で固く禁止されています。
