低阻值/功率分流电阻

KOA的低阻值分流器产品

在功率管理中,KOA的低阻值分流器产品陈列可检测出所需电流。
大电流的金属板型功率分流器、小型高功率的长边电极型厚膜低阻值电阻、小电流用途的小型型号等,根据用途不同有丰富的产品陈列。

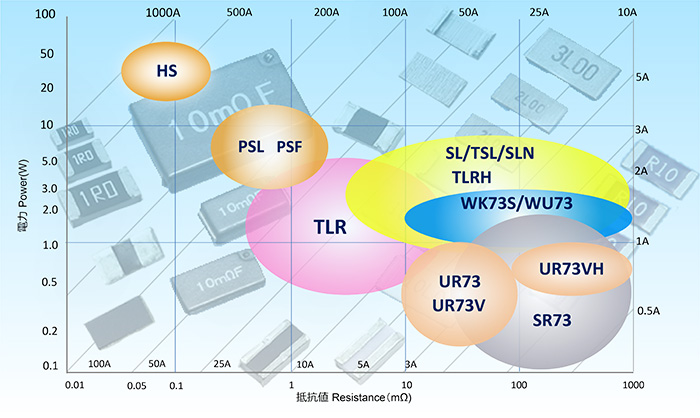

[电流检测用分流器・低阻值电阻器的额定功率・阻值分布]

  • 双击表格的系列名称后可表示出各产品。
KOA的低阻值分流器产品陈列 低抵抗器WU73 低抵抗器WK73 電流検出シャントTLRH 電流検出シャントSL, TSL, SLN 低抵抗器SR73 低抵抗器UR73V 低抵抗器UR73 電流検出シャントTLR 電流検出シャントPSJ, PSG, PSL, PSF 電流検出シャントHS

金属板电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
功率分流电阻器 HS HS large current shunt/KOA PDF 0.1m, 0.2m 18, 36 40×15 5 50±25

金属板表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
功率分流电阻器 PSJ KOA Large Current Shunt PSJ2/PSL2 PDF 0.2, 0.5m, 1m, 2m, 3m, 4m 5, 6, 8, 10, 12 10×5.2 1 ±50~±200
功率分流电阻器 PSL KOA Large Current Shunt PSJ2/PSL2 PDF 0.2m, 0.3m, 0.5m 8, 9 6332 1 ±115~±175
250±100
功率分流电阻器 PSG KOA Large Current Shunt PSG4/PSF4 PDF 0.5m, 1m 8, 10 6.9×6.6 1 ±50
功率分流电阻器 PSF KOA Large Current Shunt PSG4/PSF4 PDF 0.5m, 1m 3, 5 3.0×3.8 1 ±50
功率分流电阻器 TLR(小型) PDF 2m~10m 1 2012 1 ±100
功率分流电阻器 TLR PDF 0.5m~20m 0.5~2 3216~6332 1 ±50~±150
功率分流电阻器 TLR(高電力) PDF 0.5m~20m 1~5 3216~6332 1 ±50, ±75
金属板跳线电阻 TLRZ TLRZ PDF 0.2mΩ max.
(0.5mΩ max.: 1E)
(额定电流)
10A~50A
1005~3216 - -
金属板(低阻值) TLRH PDF 6m~270m 0.25~5 2012~6332 1 ±50, ±75
电流检测用(低阻值, 低T.C.R.) SLPNEW SLP PDF 10m~100m 1, 2 5025, 6332 0.5, 1 ±50
电流检测用(低阻值) TSL PDF 5m~100m 1 6332 0.5, 1, 5 ±100~±180
电流检测用(低阻值) SLN PDF 5m~200m 2 11.5x7 0.5, 1, 5 ±75~±110
电流检测用(低阻值, 低温度系数) SL(高電力) PDF 3m~200m 1~7 5025~11.5x7 0.5, 1, 5 ±50~±180
0~+200
金属板跳线电阻 SLZ SLP PDF 0.5mΩ max. 44A 6332 - -
陶瓷水泥电阻器 BLR PDF 8m~50m 1, 2, 15 14x5.5~19.3x9.2 5, 10 ±100
定制毫欧电阻器 LR72 PDF 2m~8m 0.25~1 11.2x3.2~14x5.2 5 ±100~±350
电流检测用(4端子) CSR PDF 5m~50m 1, 2 10.8x6.2~12.8x8.2 0.5, 1 ±50

金属板端子表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
电流检测用
低阻值,低TCR
SL(金属素子) PDF 3m~360m 0.75~2 5025~11.5x7 0.5, 1, 2, 5 ±50~±180

金属釉膜表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
厚膜(低阻值,长边) WK73S PDF 10m~9.76 0.75~2 1220~3263 0.5, 1, 5 0~+300
±100~±800
厚膜(低阻值,长边) WK73S
(高電力)
KOA's Wide Terminal High Power Type Resistors/WK73S PDF 10m~9.76 1.5~3 1632~3263 0.5, 1, 5 ±100~±800
厚膜(低阻值,长边) WU73 PDF 10m~100m 1, 1.5 1632 1 ±75~±100
厚膜(低阻值) SR73 PDF 24m~10 0.1~2 0603~6332 0.5, 1, 2, 5 0~+500
±100~±1000
厚膜(低阻值, 低温度系数) UR73 PDF 10m~100m 0.125~1 1005~6332 1 ±100~±500
厚膜(低阻值, 低T.C.R., 高耐热性) UR73V PDF 10m~100m 0.5~1 2012~3216 1 0~+250
±75~±100

金属板引线型电阻器

特点 型号 图像 产品目录 电阻值(Ω) 额定功率(W) 允许偏差(±%) T.C.R.(×10-6/K)
金属板电阻器 BPR PDF 0.01~1 2~10 5, 10 ±350

金属線引线型电阻器

特点 型号 图像 产品目录 电阻值(Ω) 额定功率(W) 允许偏差(±%) T.C.R.(×10-6/K)
小型绕线电阻器 CW PDF 0.01~430 0.25~5 0.25, 0.5, 1, 2, 5, 10 ±50~±500
金属线 LR PDF 3m~100m - 3, 5 ±100

共通仕様

项目 产品目录
最小起订量
推荐焊接区尺寸
片式部件的包装
轴向编带
径向编带
成形
表面封装成形 PDF
颜色编码・电阻值表示方法・E系列号
